韩城市澽水河毓秀桥治入黄口段水面工程4#橡胶坝工程 |
点击次数:34316次 发布时间:2017/2/21 |

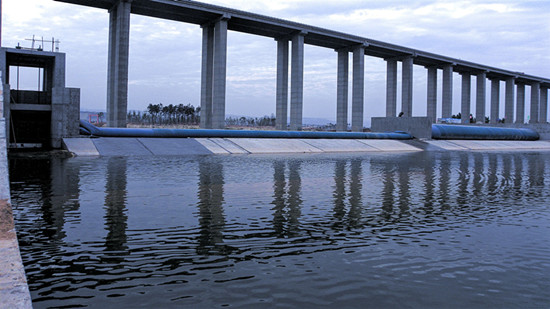

工程概况:4#橡胶坝工程位于澽河与芝水河汇流处下游的黄河滩面,基本平行于西禹高速公路涺河桥布设,由橡胶坝、充排水系统、冲砂闸及管理站组成,并与左岸沿黄堤防、涺河左堤、涺河右堤组成一个封闭系统;橡胶坝工程等级为ⅳ级,相应建筑物级别为4级,按防御黄河20年一遇洪水倒灌设计,消能设施按防澽河20年一遇洪水设计。橡胶坝为双向挡水坝,垂直水流方向总长133.6m,分为2跨,每跨净长60m,顺水流方向97.3m,景观行船橡胶坝坝高1.4m,防倒灌立坝高度4m。橡胶坝段沿河道方向主要由以下几部分组成:壤土铺盖段、宾格网箱防护段、钢筋混凝土铺盖段、钢筋混凝土底板段、钢筋混凝土消力池段、钢筋混凝土护坦段、铅丝笼石防护段、防冲槽段,橡胶坝各组成部分总长度为133.6m。 橡胶坝右侧设置泄洪排砂闸一座,闸孔净宽4.2m,高3.5m,为平板钢制闸门。橡胶坝右侧设置泵站、蓄水池和管理站。 橡胶坝底板基础地基处理采用振冲碎石桩法,桩数1008根,桩径800mm,桩长5m。 开工日期:2015年9月15日 完工日期:2016年10月25日 |
