留坝县郑家坝水电站工程 |
点击次数:11928次 发布时间:2021/3/31 |

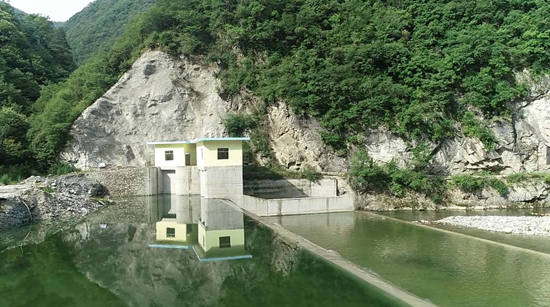

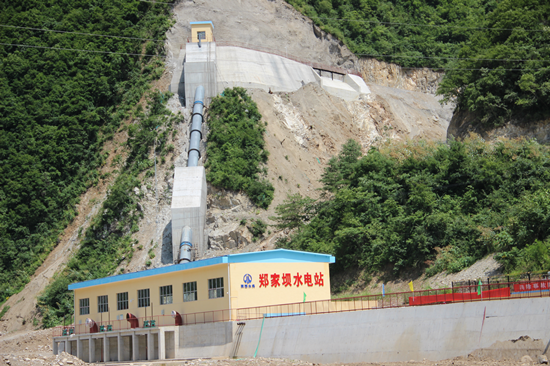

工程简介: 郑家坝水电站地处留坝县太白河下游,距留坝县城35km。工程主体项目主要由引水枢纽、输水系统、电站厂区、机电及金属结构四部分组成,工程属于v等小(2)型工程,引水枢纽、厂房等建筑物级别为5级,导流标准为3-5年一遇洪水。 引水枢纽位于江口镇桑园村桑园沟沟口下游约260m处,距上一级(桑园坝电站)发电厂房约550m,由溢流坝和冲沙闸组成,其中:溢流坝采用全断面溢流,坝体溢流长度为65.5m,设计泄洪流量q设=527m3/s,校核泄洪流量q校=943m3/s;冲沙闸布置在坝左侧,两孔,尺寸为3m×3m(宽×高)。 输水系统由进水闸、输水隧洞、前池、压力管道等组成,其中:进水闸紧靠冲沙闸左侧布置,内设检修闸门和工作闸门,拦污栅尺寸为4m×2m(宽×高),检修、工作闸门尺寸为4m×2m(宽×高);输水隧洞布置于河道左岸,总长5459.8m,由隧洞和明涵组成,设计引水流量11m3/s,隧洞比降为1:2000,设计水深2.8m,采用城门洞形断面,断面净尺寸为3×4.3m;前池由渐变段、前室和进水室组成,长51.93m,底宽6m,深度为9.7m;电站采用单管联合供水方式,压力管道主管管径为1800mm,总长117.68m,平均坡度为42°,支管管径分别为1000mm及700mm两种分别引水至三台水轮机。 电站厂区位于河道左岸(郑家坝对岸),由主厂房、升压站、尾水渠、办公生活设施及进场路等组成,其中:厂房为地面式厂房,主厂房尺寸为11.5m×42.4m、副厂房尺寸为5.0m×42.4m共700㎡,布置在太白河左岸坡脚。 机电及金属结构主要由水轮发电机组、电气主接线、金属结构及启闭设备、消防等组成,其中:郑家坝水电站系径流式电站,设计水头为60.8m,保证流量为0.75m3/s(保证率为80%),保证出力383kw,布置三台机组,容量为5000kw(2×2000kw 1×1000kw),年利用小时数为2773小时,年发电量1386万kw·h。
|
